Bosch Reposição Automotiva no Brasil
0 684 400 590

KTS 590 – Preparado para o futuro

KTS 590
KTS 590 ports and conncetions
Scope of delivery

Scope of delivery

KTS 590
KTS 590 ports and conncetions
Scope of delivery

O módulo de comunicação, KTS 590, garante o diagnóstico de ECU mais avançado para interfaces de veículos baseadas em Ethernet (DoIP – Protocolo de Diagnóstico através de Internet) com recursos que irão melhorar significativamente a produção de sua oficina.

Com acesso à mais recente tecnologia de medição, os técnicos podem testar e medir com eficiência todos os sinais do sensor e do atuador e avaliar de forma rápida e eficaz a tensão, a resistência e a corrente. Como a unidade de controle mais atualizada, é a melhor escolha para o futuro.

Mais informações

  • Osciloscópio de 2 canais embutido: Obtenção da visualização em tempo real da variação do sinal elétrico para testes altamente precisos de componentes elétricos complexos
  • Multímetro de 2 canais integrado: localize e corrija problemas elétricos rapidamente
  • Totalmente compatível com PassThru: acesse e reprograme o software da unidade de controle do fabricante do veículo para rotinas diárias eficientes da oficina
  • Diagnóstico paralelo: O módulo pode se comunicar com até três interfaces CAN e K-Line simultaneamente, permitindo um diagnóstico rápido e produtivo
  • Conectividade Bluetooth de alcance de 100 m: máxima comodidade - aumente a cobertura da sua oficina e aumente a sua produtividade
  • Suporta Bosch Easy Connect e outros adaptadores específicos de veículos da Bosch: Estenda facilmente as capacidades de diagnóstico com a escolha de cabos não OBD específicos do fabricante do veículo
  • Projetado de maneira ideal para o software ESI[tronic] Evolution (adquirido separadamente): Desfrute de diagnósticos inteligentes, solução de problemas e suporte para reparos e manutenção de forma rápida
  • Funciona em qualquer PC Windows com ESI[tronic] Evolution instalado e licenciado: A maneira versátil de controlar o diagnóstico e o reparo em sua oficina



KTS 590 Multímetro de 2 canais e osciloscópio de 2 canaise
KTS 590
Conexões para PC
Multímetro de 2 canais e osciloscópio de 2 canaise
USB 2.0, Bluetooth® Class 1
KTS 590
Peso
Multímetro de 2 canais e osciloscópio de 2 canaise
Aprox.. 0.5 kg
KTS 590
Tensão operacional
Multímetro de 2 canais e osciloscópio de 2 canaise
8V DC-28V DC
KTS 590
Consumo de energia através da bateria do veículo ou fonte de alimentação
Multímetro de 2 canais e osciloscópio de 2 canaise
< 10 Watt
KTS 590
Proteção contra poeira e água
Multímetro de 2 canais e osciloscópio de 2 canaise
IP53
KTS 590
Largura de banda do multímetro
Multímetro de 2 canais e osciloscópio de 2 canaise
100 kHz
Taxa de amostragem do osciloscópio 20 MS/s
Taxa de amostragem do osciloscópio
Protocolos de veículos
20 MS/s
ISO 15031, ISO 22900, SAE J2534-1 e -2 (PassThru), ISO 9141-2 (K e L), SAE J1850 VPW e PWM, CAN High Speed ISO 11898, ISO 15765-4 (OBD), CAN Single Wire, CAN Low Speed, ISO 13400 (DoIP) e outros protocolos de veículos específicos
Taxa de amostragem do osciloscópio
Dimensões
20 MS/s
125 x 44 x 180 mm
(W x H x D)
Taxa de amostragem do osciloscópio
Temperatura de operação
20 MS/s
5 °C – 40 °C
  • Cabo de conexão OBD (1,5 m)
  • Carregador
  • Cabo de teste/conjunto de sonda
  • Cabo de medição (vermelho/preto) apenas KTS 590
  • Pinça de rosca preta
  • Cabo de conexão USB (3 m)
  • Kit de montagem
  • Conjunto de peças de montagem do carrinho
  • Adaptador USB Bluetooth®
  • Manual de instruções
  • Estojo de armazenamento
BMW 20-pinos
1 684 463 631
Daewoo/GM/Holden 12-pinos
1 684 463 632
Fiat-Group 3-pinos
1 684 463 613
Honda 3/5-pinos
1 684 463 634
Hyundai/Mitsubishi 12-pinos
1 684 463 638
KIA 20-pinos
1 684 463 636
Mazda 25-pinos
1 684 463 637
Nissan 14-pinos
1 684 463 639
OBD-Adapter PKW-NKW 24/12V
1 684 463 650
Renault PkW 12-pinos
1 684 465 582
Toyota “Avensis” sem pinos 1 e 9
1 684 463 686
Toyota 17-pinos
1 684 463 642
Toyota 23-pinos
1 684 463 643
VW/ Audi 2pinos
1 684 463 611
Suzuki 6-pinos
1 684 463 641
Mercedes Benz 14-pinos (Sprinter, Atego)
1 684 463 594
Conjunto de adaptador SD 1 em estojo
(BMW, Citroën, Peugoet, Fiat, Lancia, Alfa, Renault)
1 687 011 517
Conjunto de adaptador SD 2 em estojo
(BMW, Citroën, Peugoet, Fiat, Lancia, Alfa, Toyota, VW, Audi, MB)
1 687 011 516
Cabo OBD de linha de conexão para Uni 4 para adaptadores específicos do veículo com tomadas tipo banana
1 684 463 539
Extensão USB Bluetooth 1.8 m para adaptador USB Bluetooth
1 684 465 564
Extensão USB Bluetooth 3.0 m para adaptador USB Bluetooth
1 684 465 565
Suporte para adaptador USB Bluetooth
1 681 312 005
Conjunto de cabos de teste
1 687 011 208
Caixa de adaptador OBD com plug OBD e soquete OBD adicional
1 684 462 514
Pinças de corrente AC/DC 100/600 A com plug tipo banana
1 687 224 864
Manuais, updates e informações
> Saiba mais

Outros produtos

ESI

Software ESI[tronic]
Detalhes do produto

Ler mais

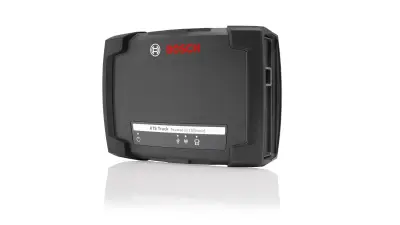

KTS Truck
