FSA 500 – módulo de medición portátil

Módulo de medición FSA 500

Módulo de medición FSA 500

 Módulo de medición FSA 500

Módulo de medición FSA 500

 FSA 500 con sensores, conexiones y sondas

FSA 500 con sensores, conexiones y sondas

 Utilice el FSA 500 junto con un KTS 560 / KTS 590 opcional para realizar una medición en profundidad y un diagnóstico del vehículo.

Utilice el FSA 500 junto con un KTS 560 / KTS 590 opcional para mediciones en profundidad y diagnóstico del vehículo.

Módulo de medición FSA 500
 Módulo de medición FSA 500
 FSA 500 con sensores, conexiones y sondas
 Utilice el FSA 500 junto con un KTS 560 / KTS 590 opcional para realizar una medición en profundidad y un diagnóstico del vehículo.

El módulo de medición portátil FSA 500 es su solución de nivel de entrada para el análisis de sistemas de vehículos. Su diseño compacto y fácil de manejar hace que sea sencillo para los técnicos realizar un diagnóstico más profundo de los componentes eléctricos y electrónicos más importantes.

Mejorar su funcionamiento simple es un menú claro con instrucciones y pasos de prueba concisos. Para los usuarios experimentados, las funciones avanzadas y la integración del sistema pueden convertir el software en línea ESI[tronic] Evolution de un taller (comprado por separado) en un sistema de prueba completo..

Más información

  • 30 pruebas de componentes preestablecidas: prueba de componentes rápida, eficiente y precisa
  • El generador de señales incorporado simula las señales del sensor: facilita la prueba eficiente de los sistemas eléctricos y componentes electrónicos de un vehículo
  • Osciloscopio universal con modo rápido de 2 y 4 canales: elija el modo que se adapte a la tarea para obtener el diagnóstico más eficaz
  • Compacto (220 x 290 x 110 m): Ocupa un espacio mínimo; se puede colocar en un lugar de taller conveniente
  • Potente conexión Bluetooth a la PC: segura para uso móvil
  • Práctica base de carga disponible para carro o montaje en pared: una ubicación de carga dedicada mejora la eficiencia del taller
  • Solución ampliable: Combine con módulos KTS para visualización integrada del valor real de los diagnósticos de la ECU. Úselo con FSA 050 para mejorar las pruebas de vehículos eléctricos / híbridos
  • Conectividad inalámbrica: conéctese con Bosch Connected Repair u otras redes de talleres para ayudarlo a trabajar de manera más eficiente



Osciloscopio de 4 canales Velocidad de escaneo 40 MS / s
Osciloscopio de 4 canales
Generador de señales
Velocidad de escaneo 40 MS / s
10 V a 12 V con 4 formas de señal, 1 Hz a 1 kHz
Osciloscopio de 4 canales
Rango de medición de voltaje
Velocidad de escaneo 40 MS / s
0 a 60 V
Osciloscopio de 4 canales
Rango de medición de corriente
Velocidad de escaneo 40 MS / s
0 a 1000 A
Osciloscopio de 4 canales
Rango de medición de resistencia
Velocidad de escaneo 40 MS / s
0 - 1 Mâ „¦
Osciloscopio de 4 canales
Rango de medición del voltaje de encendido
Velocidad de escaneo 40 MS / s
hasta ± 50 kV
Osciloscopio de 4 canales
Rango de medición de la velocidad del motor
Velocidad de escaneo 40 MS / s
100 a 12 000 1 / min
Osciloscopio de 4 canales
Rango de medición de la temperatura del aceite
Velocidad de escaneo 40 MS / s
- 20 ° C a 100 ° C
Osciloscopio de 4 canales
Rango de medición de la temperatura del aire
Velocidad de escaneo 40 MS / s
- 20 ° C a 100 ° C
Osciloscopio de 4 canales
Rango de medición de la presión del aire
Velocidad de escaneo 40 MS / s
0 a 1000 kPa
Cantidad de pruebas de componentes 30
Cantidad de pruebas de componentes
Número de señales de sensor que se pueden mostrar simultáneamente
30
6
Cantidad de pruebas de componentes
Guardar curvas de comparación
30
Cantidad de pruebas de componentes
Fuente de alimentación
30
19 V / 1,5 A
Cantidad de pruebas de componentes
Batería de iones de litio
30
14,4 V / 2,3 Ah
Cantidad de pruebas de componentes
Bluetooth
30
Clase 1, alcance de hasta 30 m
Cantidad de pruebas de componentes
Dimensiones (An x Al x Pr)
30
290 x 220 x 110 mm
Cantidad de pruebas de componentes
Peso
30
1,5 kg
Cantidad de pruebas de componentes
Rango de temperatura de funcionamiento
30
5 ° C a 40 ° C
  • Módulo de medición FSA 500
  • Sonda de corriente 1000 A
  • Sensor de temperatura del aceite
  • Medición de la presión del aire con manguera
  • Sonda kV universal
  • Estroboscopio
  • Pinza de gatillo
  • Transductor de medida secundario universal
  • Cable de conexión Multi 1
  • Cable de conexión Multi 2
  • Cable de conexión B + / B-
  • Término del cable de conexión. 15/1
  • otros accesorios de medición
  • Software para PC CompacSoft [plus]
  • cable USB
  • Unidad de alimentación (19 V, 3,4 A)
  • Estuche de almacenamiento
Sonda de corriente 30 A
1 687 225 020
Base de carga (para instalación en pared o carro)
1 680 580 007
Carro (se requiere soporte de carga)
1 688 003 263
Clip KV secundario, negro
1 687 225 021
Sensor de temperatura, aire
1 687 230 060
Cable de extensión para sensor de temperatura
1 684 465 517
Adaptador en Y con conmutador
1 687 023 356
Adaptador en Y para medición de diferenciación en el filtro de partículas (VW Gruppe)
1 684 463 837
Adaptador en Y para la medición de la diferenciación en el filtro de partículas (VW Gruppe)
1 684 463 838
Sonda kV universal para bobina de encendido de varilla
1 687 224 987
Sensor de presión de fluido (para adaptador, 1 681 032 098)
1 687 231 250
Kit de presión de fluido incl. sensor (para adaptador, 1681032098)
1 687 430 008
Adaptador FSA 500 para kit / sensor de presión de fluido
1 681 032 098

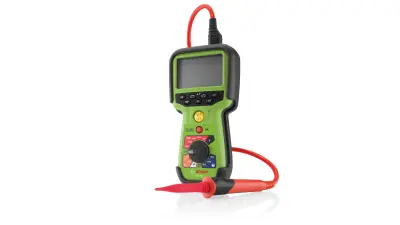

Comprobador híbrido FSA 050
0684010 050
Folleto segmentado(PDF)
Hoja de datos FSA 500 (PDF)
Manuales, actualizaciones e información
